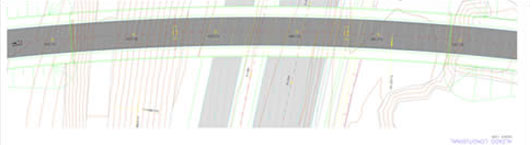

Proyecto de Puente sobre la M-11 (Madrid)

El objeto del proyecto es definir y valorar las obras necesarias para la realización del paso superior sobre la M-11 para conectar el UZI 0.02 “Los Coronales” con el UZP 1.01 “Ensanche de Barajas”.

A parte de la Estructura de paso, se realizarán las aceras perimetrales correspondientes, el alumbrado público y saneamiento. Se plantarán dos líneas de arbolado que continúan con las existentes en el Ensanche de Barajas y se desmontará y volverá a montar una marquesina de autobús existente de la Empresa Municipal de Transporte de Madrid en la glorieta de conexión con Los Coronales.

Características del Proyecto:

Levantados, demoliciones y movimientos de tierras
Levantado de bordillo
73,00 ml
Levantado y reposición de acera de loseta
141,00 m2
Levantado y reposición de calzada de 23 cm de base
170,00 m2
Volumen de desmonte
1.702,57 m3
Volumen de saneos
6.710,41 m3

Pavimentación
Pavimento de calzada
658,00 m2
Pavimento de acera de loseta hidráulica gris
584,00 m2
Bordillo prefabricado tipo III
222,00 ml
Bordillo prefabricado tipo IV
222,00 ml
Marca vial continua a= 10 cm.
115,00 ml
Marca vial discontinua a= 10 cm.
82,00 ml
Cebreado
30,22 m2

Estructuras
Excavación para estructura
1.592,52 m3
Encofrado para la estructura
1.132,34 m2
Hormigón HA-25/B/20/IIa
386,89 m3
Hormigón HA-25/B/20/IIb
306,39 m3
Hormigón HA-30/B/20/IIb
306,40 m
Acero de armar
105.620,80 Kg
Acero de chapas S 355 J2G2W
185.617,98 Kg
Acero en perfiles S 275 JR
11.467,40 Kg

Red de saneamiento
Excavación en zanja
305,05 m3
Tubería hormigón Ø 30 cm
30,00 ml
Tubería hormigón Ø 40 cm
120,00 ml
Pozos absorbedero
5 Ud
Báculos h=9 m, b=1,5 m
10 Ud

Red de alumbrado público
Luminarias cerradas
150 W 10Ud
Tubería de P.E baja densidad Ø 18 mm
168,00 ml
Catalpa bignoniodes
13 Ud
Gleditsia triacanthos
13 Ud.
